公寓电表数据采集系统：采集器、集中器组网与远程抄表技术说明

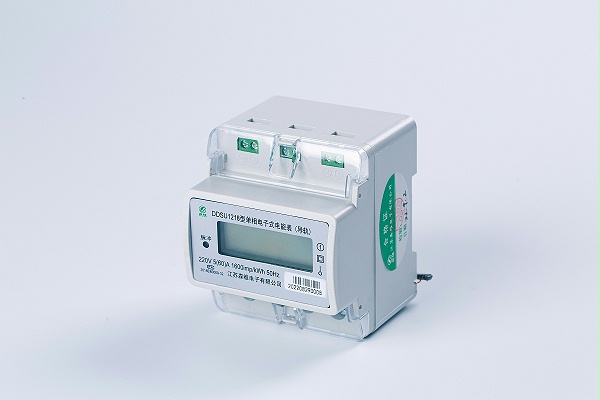

单相4P导轨表（左）

电表数据采集系统，是指由采集器、集中器、管理机等设备组成的数据传输层，负责定时读取电能表数据、向管理平台上送，并承接远程指令下发（如拉合闸、费控参数）。该层是智能电表与管理平台之间的必要环节，其组网质量直接决定远程抄表的完整性与稳定性。

一、系统构成

组网容量参考：一台采集装置通常可接入 128 只电表。按户数倒推设备数量，并预留余量。

采集设备与电表之间最常用的连接方式为 RS485 总线，将同一表箱或同层表计串接后由采集设备统一读取。

特点：

表位分散、跨楼层布线困难的老楼，可选用无线方案（详见第四节）。

采集设备向平台传输数据的通道，常见选择：

上行方式不影响电表选型，仅影响部署成本与长期资费结构。项目持有年限较长时，一次性布线的总成本通常更低。

两类场景适合无线通信：

无线方案需计入长期通信资费，并在验收时重点核查信号薄弱点位（配电井、地下室）的通信稳定性。

电能表行业标准通信规约为 DL/T645；配电仪表常兼容 MODBUS-RTU；水表、燃气表行业规约为 CJ/T188。

规约一致性是不同厂家设备混用的前提。表计与平台分属不同厂家时，应确认规约兼容并做联调验证；同一厂家的表计与平台按同一规约出厂联调（森维电子的表与平台即按 DL/T645 统一联调交付），可降低集成风险。

Q1：一台采集设备能接多少只电表？ 通常可接 128 只。方案设计时按户数测算设备数量并预留余量，验收时核对实际接入数量。

Q2：RS485 和 4G 方案怎么选？ 表位集中且可布线时优先 RS485，无后续资费；表位分散或老楼改造采用 4G / NB-IoT，需计入长期通信费用。

Q3：装表后出现数据缺失，一般是什么原因？ 多数出在采集层：总线接线问题、采集设备掉线、上行信号不稳定。排查应从链路分段定位，而非先怀疑表计故障。

Q4：不同厂家的电表和平台能混用吗？ 通信规约一致（如 DL/T645）通常可以，但费控、告警等功能需平台侧适配。建议混搭前小范围验证。

Q5：验收时通信部分应该测什么？ 三项：全量点名（每只表通信轮询）、连续观察期（统计掉线与恢复）、数据一致性抽查（平台读数与表端读数比对）。

电表是计量端，平台是管理端，采集组网是两者之间的运输层。方案评估时应同时确认：电表配置、采集设备数量与点位、上行通道、通信规约四项，缺一则远程抄表存在盲区。
